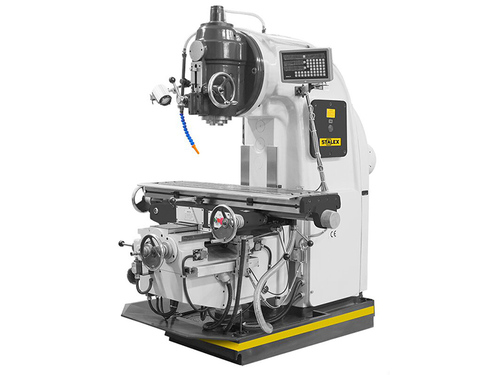

Stalex X5032A Servo DRO

Увеличить

Артикул:

X5032A Servo

Товар с указанными характеристиками отсутствует

Наличие :

уточняйте

Место производства :

Китай

Задать вопрос специалисту

Описание станка

Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.

Особенности:

Изготовлен из высококачественного чугуна и стали
Усиленные упорные подшипники шпинделя
Поворот головки на угол ± 45° влево/вправо
Централизованная смазка стола
Автоматизированный ход стола X, Y, Z
Встроенное устройство подвода СОЖ
Лампа местного освещения
Стандарт СЕ
ШВП по осям X/Y

Технические характеристики

Диапазон скорости подачи стола:
Конус шпинделя	ISO 50 (7:24)
Частота вращения шпинделя, 18	30-1500 об/мин
Ход пиноли шпинделя	70 мм
Диаметр отверстия шпинделя	29 мм
Расстояние шпиндель-стол(мин/макс)	60/410 мм
Расстояние шпиндель-стойка	350 мм
Размер рабочего стола	1320х320 мм
Перемещение стола по оси X, Y	700х255 мм
Ускоренное перемещение стола X/Y/Z	2300/1533/770 мм/мин
Продольное, 18	23,5-1180 мм/мин
Поперечное, 18	15-786 мм/мин
Вертикальное, 18	8-394 мм/мин
Максимальный вертикальный ход стола (мех/ручной)	330/350 мм
Максимальный поперечный ход стола(мех/ручной)	255/240 мм
Максимальный продольный ход стола(мех/ручной)	700/680 мм
Деление лимба	0,05 мм
Продольное	0,05 мм
Поперечное	0,05 мм
Вертикальное	0,05 мм
Пазы Т-образные	3х18 мм
Расстояние между пазами	70 мм
Диапазон поворота головки шпинделя	± 45°
Общая мощность	11 кВт
Мощность главного привода	7,5 кВт
Мощность мотора перемещения X /Y/Z	1,5 кВт
Двигатель насоса СОЖ	0,125 кВт
Подача СОЖ	22 л/мин
Максимальная нагрузка на стол	500 кг
Габаритные размеры (ДхШхВ)	1900х1670х1960 мм
Масса	2800 кг

Стандартная комплектация

Станок в сборе
Цанговый патрон с набором цанг (4-16мм) 8 шт.
Оправка ISO50/MT4
Тиски фрезерные 160 мм
Оправка ISO50 для торцевых фрез
Лампа местного освещения
Инструмент для обслуживания
Инструкция по эксплуатации

Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя. Фото является лишь картинкой, реальный вид станка может незначительно отличаться.
