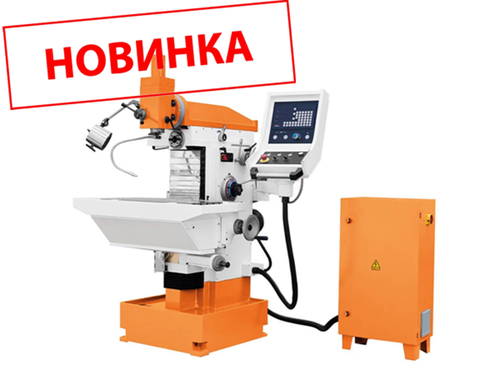

Stalex X8130A

Увеличить

Артикул:

X8130A

Товар с указанными характеристиками отсутствует

Наличие :

под заказ

Место производства :

Китай

Задать вопрос специалисту

Описание станка

Универсально-фрезерный станок X8130A предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства, перемещения верхней балки и установки серьги. Станок имеет вертикальный и горизонтальный шпиндель, а также консоль и серьгу, с помощью которой можно осуществлять обработку дисковыми фрезами.

Особенности модели

Высокая жесткость конструкции станка
Компактные размеры станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы) ШВП
УЦИ по осям X, Y, Z
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Стандарт СЕ

Технические характеристики

Модель	Stalex X8130A
Конус шпинделя вертикального	ISO 40 DIN2080
Частота вращения шпинделя, 12	40 - 1600 об/мин
Ход пиноли шпинделя	80 мм
Диапазон наклона головки, влево/вправо	±60⁰
Расстояние от оси горизонтального шпинделя до стола	105-495 мм
Расстояние от оси вертикального шпинделя до стойки	135-535 мм
Максимальный вылет оси вертикального шпинделя	682 мм
Конус шпинделя горизонтального	ISO 40 DIN2080
Размер горизонтального рабочего стола	750x320 мм
Размер вертикального рабочего стола	800x220 мм
T-образные пазы вертикального стола (ширина/расстояние), 2	14/120 мм
Перемещение стола по оси Х (ручное)/авто)	405/395 мм
Перемещение стола по оси Z (ручное/авто)	390/380 мм
Перемещение стола по оси Y	200 мм
Скорость подачи стола по оси Х x Y x Z	5-500 мм/мин
Ускоренное перемещение стола	1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5	14/63 мм
Максимальная нагрузка на стол	200 кг
Напряжение сети	380 В
Мощность главного двигателя, S1 100%	2,2 кВт
Мощность двигателя подачи стола	1,3 кВт
Мощность насоса помпы	0,4 кВт
Габаритные размеры упаковки (ДхШхВ)	1560х1400х2200 мм
Габаритные размеры (ДхШхВ)	1280х1210х2100 мм
Масса	1150 кг

Стандартная комплектация

Пульт управления нового образца с УЦИ
Зажимная тяга
Сверлильный патрон В16
Оправка сверлильного патрона ISO40/B16
Переходник ISO40/MT4
Переходник ISO40/MT3
Цанговый патрон с набором цанг
Опора для горизонтального фрезерования
Оправка для горизонтального фрезерования
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Лампа местного освещения

Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя.
