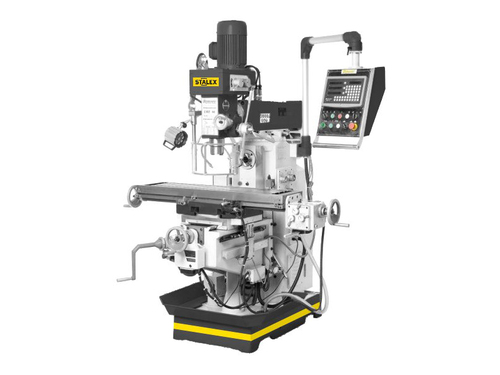

Stalex MUF50 DRO

Увеличить

Артикул:

MUF50

Товар с указанными характеристиками отсутствует

Наличие :

уточняйте

Место производства :

Китай

Задать вопрос специалисту

Описание станка

Универсально-фрезерный станок предназначается для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи него можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов

Особенности:

Вертикальный и горизонтальный шпиндели
Усиленные упорные подшипники шпинделя
Вращение вертикального шпинделя через редуктор с зубчатым приводом
Наклон фрезерной головки на угол ± 45° влево/вправо
Автоматическая подача по осям Х/Y
Встроенное устройство подвода СОЖ
Лампа местного освещение
УЦИ по 3-м осям
Стандарт СЕ
Электрокомпоненты Siemens

Технические характеристики

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Макс. диаметр сверления	30 мм
Макс. диаметр торцевого фрезерования	100 мм
Макс. диаметр концевого фрезерования	25 мм
Частота вращения шпинделя, 8	115-1750 об/мин
Конус шпинделя	ISO40
Ход пиноли шпинделя	125 мм
Диапазон наклона головки	±45⁰
Расстояние шпиндель-стойка	230-685 мм
Расстояние шпиндель-стол	0-390 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 9	60-1350 об/мин
Конус шпинделя	ISO40
Расстояние шпиндель-стол	0-390 мм
ФРЕЗЕРНЫЙ СТОЛ
Размер стола	1000x240 мм
zzzzzzzz	zzzzzzzz
Ход стола по оси Х x Y x Z	580x180х320 мм
Ускоренный ход стола по оси Х	32-700 мм/мин
Т-образные пазы, 3	16 мм
Напряжение питания	380 В
Выходная мощность, вертик./горизонт.	1,5 кВт
Потребляемая мощность, вертик./горизонт.	2,2 кВт
Габаритные размеры	1500х1430х2100 мм
Масса	980 кг

Стандартная комплектация

Станок в сборе
Сверлильный патрон Ø16 мм
УЦИ по трем осям
Оправка сверлильного патрона
Цанговый патрон с набором цанг (4-16мм)
Зажимная тяга 2 шт
Оправка для горизонтального фрезерования.
Устройство подвода СОЖ
Тиски фрезерные, ширина губок 160 мм
Масляный поддон
Автоподача по осям X/Y
Лампа местного освещения LED
Инструмент для обслуживания
Инструкция по эксплуатации

Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя. Фото является лишь картинкой, реальный вид станка может незначительно отличаться.
