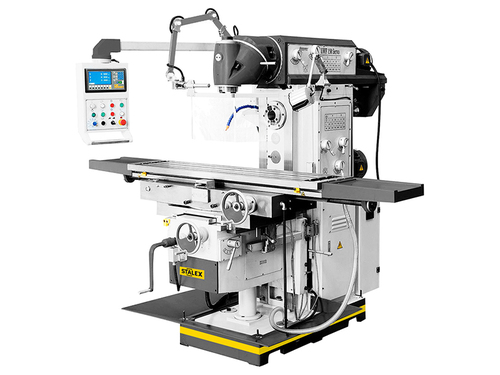

Stalex MUF200 Servo

Увеличить

Артикул:

MUF200 servo

Товар с указанными характеристиками отсутствует

Наличие :

уточняйте

Место производства :

Китай

Задать вопрос специалисту

Описание станка

Универсально-фрезерный станок предназначается для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи него можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов

Особенности:

Широкоуниверсальный фрезерный станок для тяжелых работ
Высокая жесткость конструкции станка
Жесткая конструкция вертикальной фрезерной головы без пиноли
Автоматическая подача и ускоренное перемещение стола по 3м координатам
Цифровая индикация по осям X/Y/Z
Серводвигатели перемещения по осям X/Y (ШВП)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Стандарт СЕ
Электрокомпоненты Schneider electric

Технические характеристики

Макс. диаметр торцевого фрезерования	125 мм
Макс. диаметр концевого фрезерования	35 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 11	60-1750 об/мин
Конус шпинделя	ISO50
Перемещение консоли	500 мм
Диапазон наклона головки	±360⁰
Расстояние шпиндель-стол	185-585 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12	60-1800 об/мин
Конус шпинделя	ISO50
Расстояние ось шпинделя-консоль	215-840 мм
Расстояние ось шпинделя-стол	15-415 мм
ФРЕЗЕРНЫЙ СТОЛ
Размер стола	1600х360 мм
Поворот стола	±45˚
Перемещение стола по оси XхYхZ	1300x300x400 мм
Автоматическое перемещение по осям X/Y (8)	30-830 мм/мин
Автоматическое перемещение по оси Z (8)	23-625 мм/мин
Ускоренное перемещение по осям X/Y/Z (8)	1200/800/600 мм/мин
Макс. крутящий момент сервомоторов	10Nm
Мощность сервомоторов по осям X/Y	1,5 кВт
Мощность насоса СОЖ	0,9 кВт
Объем потока СОЖ	25 л/мин
Макс. нагрузка на стол	300 кг
Т-образный паз/расстояние, 3	18 мм / 80 мм
Мощность двигателя(горизонт/верт)	5,5/4,0 кВт
Габаритные размеры	2530х2200х2300 мм
Масса	1540 кг

Стандартная комплектация

Станок в сборе
Цанговый патрон с набором из 8 цанг (4-16мм)
УЦИ по трем осям
Автоподача стола по осям X/Y
Электромотор подъема стола
Машинные тиски 160 мм
Оправки для горизонтального фрезерования.
Зажимная тяга -2шт.
Система подвода СОЖ
Поддон для сбора стружки
Инструкция по эксплуатации
Стандарт СЕ
Инструкция по эксплуатации

Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя. Фото является лишь картинкой, реальный вид станка может незначительно отличаться.
